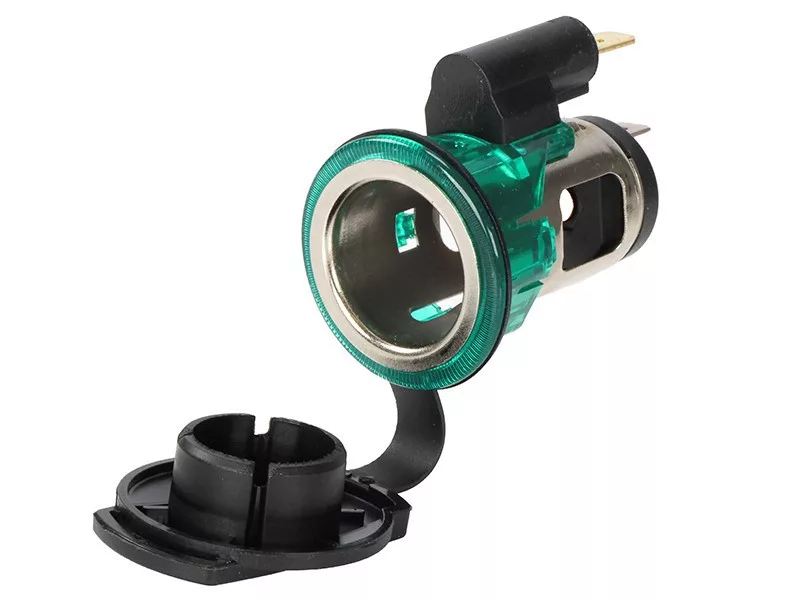

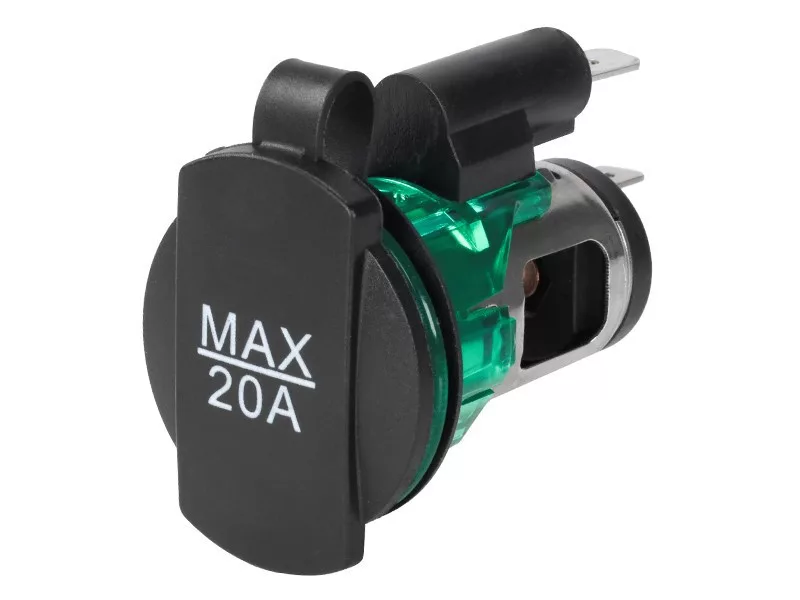

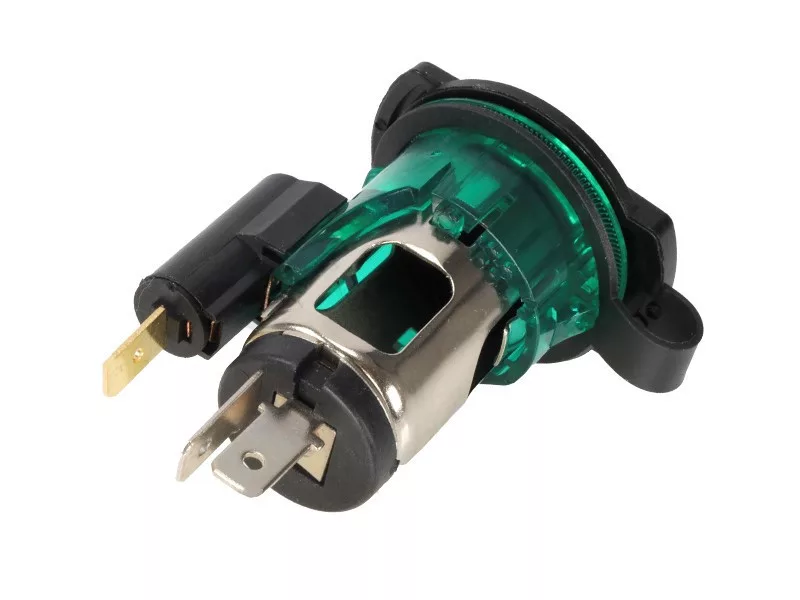

Beépített aljzat EURO 12/24V fedéllel, MAX 20A

Használati útmutató

1. Készítsen egy 26 mm átmérőjű szerelőnyílást.
2. Helyezze a csatlakozóaljzatot a nyílásba.
3. Rögzítse az aljzatot 2 csavar segítségével.
4. Csatlakoztassa a piros vezetéket a pozitív (+) pólushoz.
5. Csatlakoztassa a fekete vezetéket a negatív (–) pólushoz.
6. A vezetékek csatlakoztatásához 6,3 mm-es lapos sarut (csúszósarut) használjon.
7. A biztonságos működés érdekében ajánlott a csatlakozót 15 A-es biztosítékkal védeni.

Fontos tudnivalók

• A szerelés megkezdése előtt minden esetben kapcsolja le a tápellátást, hogy elkerülje az áramütés és a rövidzárlat veszélyét.
• Ügyeljen a helyes polaritásra: a piros vezeték a pozitív (+), a fekete vezeték pedig a negatív (–) pólushoz csatlakozzon.
• Ne lépje túl a megadott feszültség- és áramterhelési értékeket, mert ez túlmelegedést, illetve a csatlakozó és a jármű elektromos rendszerének károsodását okozhatja.

Műszaki adatok

• Névleges feszültség: 12/24 V DC
• Maximális teljesítmény: 240 W
• Maximális áramerősség: 20 A
• Háttérvilágítás: zöld LED
• Aljzat típusa: európai szabványú (EU)
• Beépítési furat átmérője: 26 mm
